Instalación Electrica Chevy

Instalación Electrica Chevy

Una de las consultas más frecuentes que recibimos es sobre la instalación eléctrica, una de las partes más complejas al restaurar un auto clásico. A continuación, te ofrecemos algunas características clave, consejos prácticos a tener en cuenta, y los esquemas completos para que puedas restaurar o modificar la instalación eléctrica de manera eficiente.

La importancia del sistema eléctrico

A veces no le damos la importancia que merece, pero una instalación eléctrica bien hecha es clave para que el auto funcione bien y, más aún, para la seguridad. La instalación eléctrica se encarga del encendido, la batería, el arranque, la carga, la iluminación y otras funciones importantes. Existen kits universales o específicos para el Chevy, pero suelen ser de menor calidad y necesitan ajustes para funcionar bien.

Reparar mi instalación eléctrica o poner una universal?

Lo mas recomendable es repasar la instalación original, repararla y respetar las medidas de cable. Las instalaciones eléctricas universales, suelen presentar cableados mas finos que la original, siendo mas peligroso, a la hora de su funcionalidad.

A continuación adjunto los esquemas originales, fundamental para la instalación o modificación. Ante la duda recuerden siempre consultar a un profesional.

Panel de Fusible Instalación Eléctrica Chevy:

Panel de Fusible Instalación Eléctrica Chevy:
Destellador Alarma de Transito
Motor Limpiaparabrisas (20 amperes )
Luz Marcha Atrás Destellador / Indicador de Viraje (20 amperes)
Luces traseras reglamentarias (20 amperes)
Destellador Alarma de Transito y Luz de Pare (20 amperes)
Encendedor y Luces de Cortesía. (20 amperes)
Luces unidad Instrumentos (4 amperes)
Fusible: Indicadores de Tablero (10 amperes)

Los circuitos están protegidos contra cortocircuitos por medio de una combinación de fusibles y disyuntor: esto reduce el peligro de fuegos de origen eléctrico.

Un disyuntor en el interruptor de luces protege los circuitos de los faros. Los fusibles ubicados en la caja de conexiones, debajo del panel de instrumentos, a la izquierda del conductor.

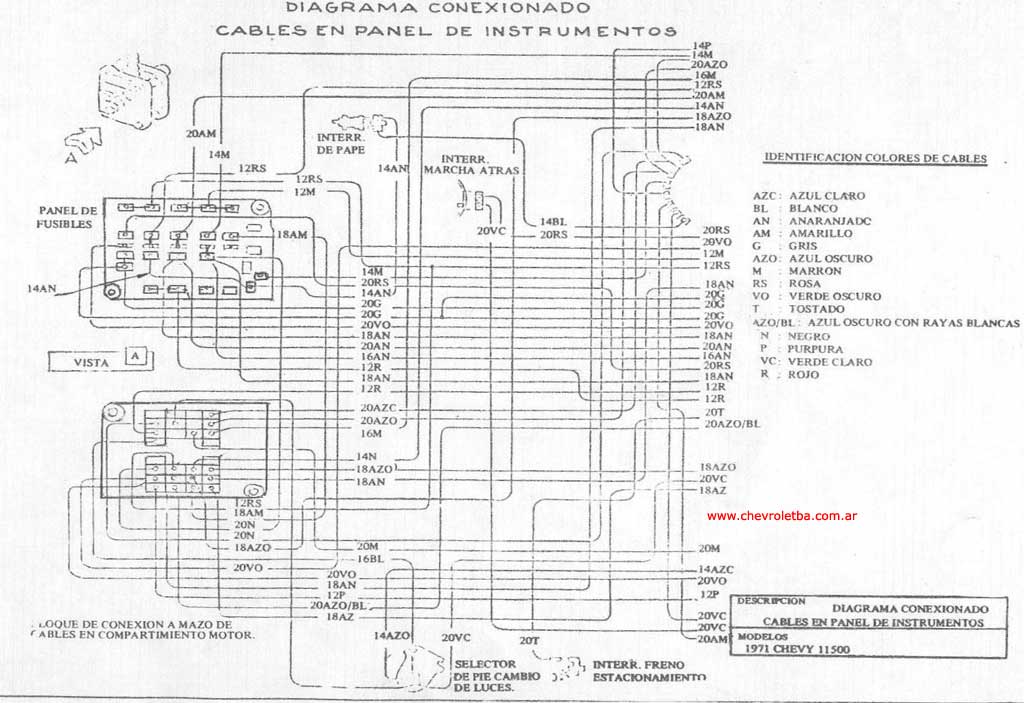

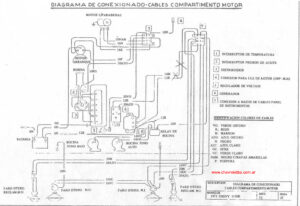

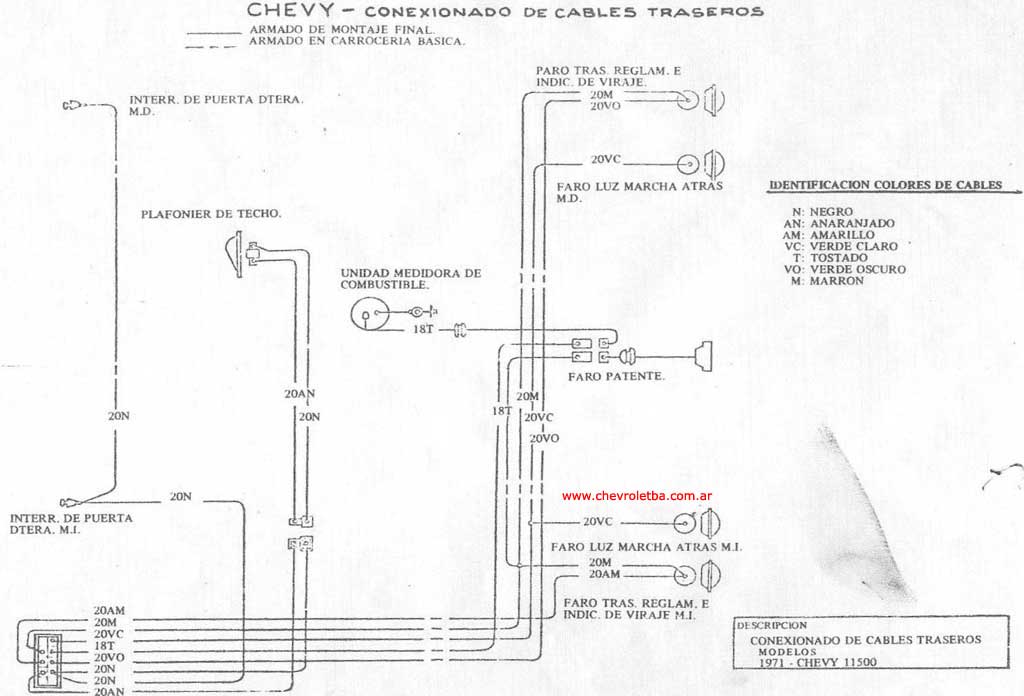

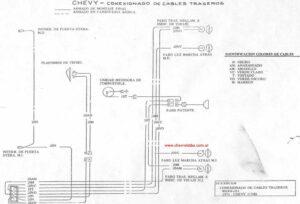

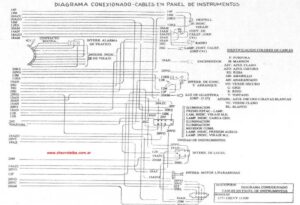

Esquema Eléctrico Chevy

Si necesitas restaurar una instalación original, descárgate los siguientes planos de Instalación Originales, cedidos por los amigos de Chevroletba.

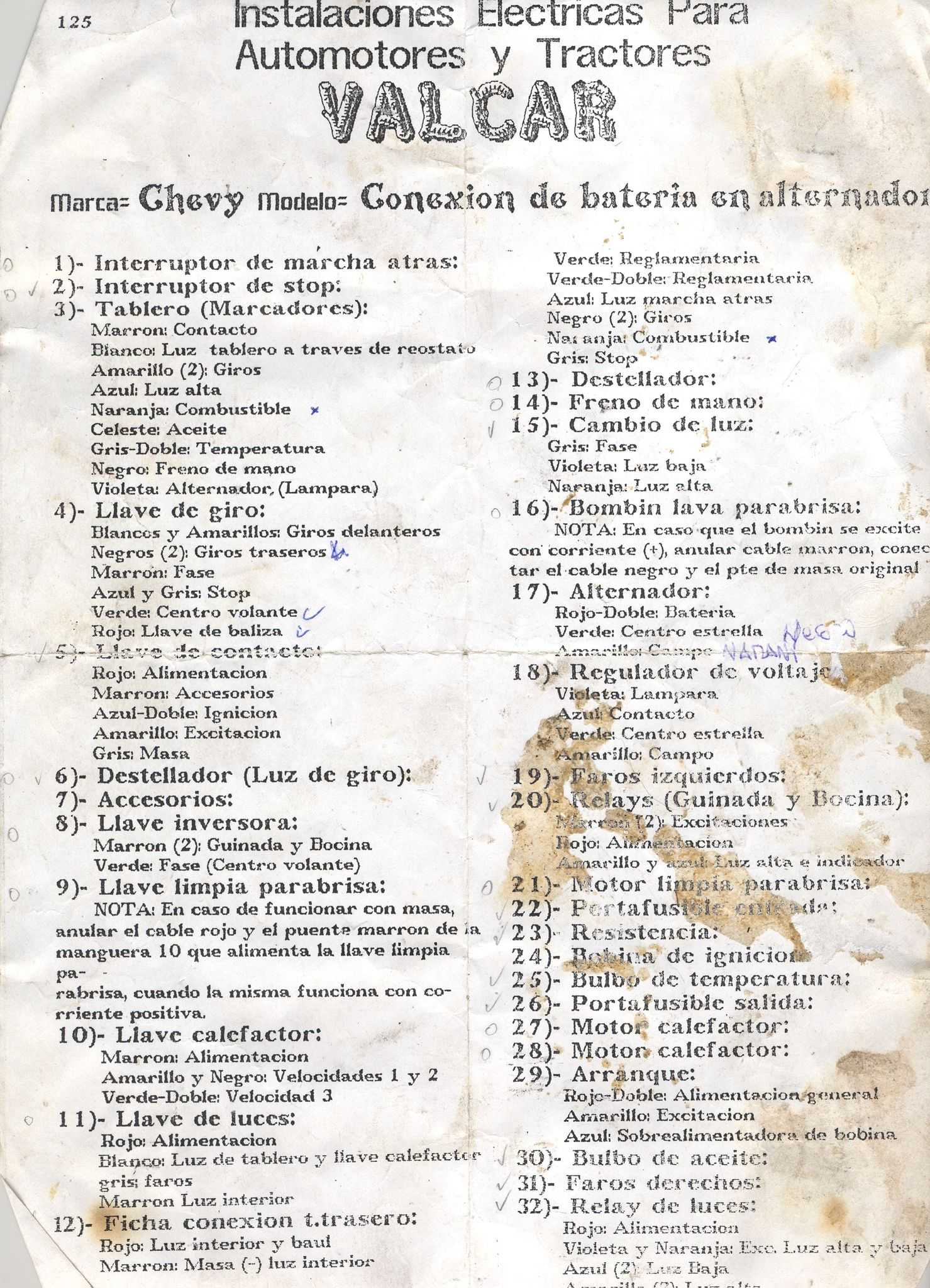

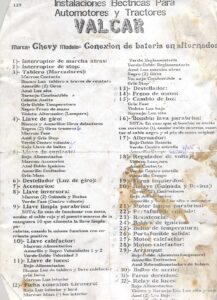

Esquema Eléctrico Universal Marca Oro / Valcar

Plano para instalaciones universales como las de la marca Vacar o Oro.

Consejos útiles

Mantener la batería en su soporte bien ajustada. Un simple movimiento pueda generar un cortocircuito al tocar el borne positivo con la carrocería o cualquier otro metal.
Mantener los bornes limpios.
Cuando un fusible se queme, es necesario reemplazarlo por uno de la misma capacidad.
Instalar un cortacorriente en nuestros tipos de autos, nuca esta de mas!
No realizar modificaciones sin la aprobación de un experto.

Algunos Componentes que debes conocer:

Fusilera:
Es la parte principal de una instalación eléctrica. Su función es proteger los circuitos eléctricos del vehículo de posibles cortocircuitos o sobrecargas al cortar la corriente si se detecta un problema.

Fusibles:
Los fusibles son los encargados de proteger los componentes. Cada fusible tiene un valor predeterminado dependiendo la cantidad de corriente necesaria. Cuando un fusible recibe una cantidad de corriente mayor a la que soporta, el alambre se corta e interrumpe el paso de la corriente, evitando que el componente se dañe.

Sistema de Carga:
Esta compuesto básicamente por la batería, el alternador y el regulador. A fin de obtenerse máximo servicio de este sistema con un mínimo de problemas se requiere inspección regular y mantenimiento adecuado

Alternador
Es el encargado de generar corriente cuando el motor está funcionando, mediante una correa que también se usa para que gire la bomba de agua. Cuando esta correa se corte o pierde tensión, es posible que el alternador deje de cargar.

Burro de Arranque
Es un motor con un piñón el cual se introduce dentro del volante del motor y sale nuevamente, para generar el arranque. Posibles fallas de un burro:

Bendix quemado
Carbones gastados

Para estos autos, se recomienda instalar un cortacorrientes, que se coloca directamente en la batería para prevenir cortocircuitos e incendios. Además, puede funcionar como un sistema antirrobo.

Cortacorriente
Existen diferentes tipos de cortacorrientes, siendo el más común el que se instala en el borne de la batería. Otros modelos incluyen opciones con llave y diversas funcionalidades adicionales.

Para mas información:

Te invitamos a ver los videos realizados por Javier del Canal «Chevy Fantasma», una buena forma de entender los esquemas y el funcionamiento de la instalación eléctrica. En este video podrás ver la reparación de una instalación eléctrica de Chevy Original.
